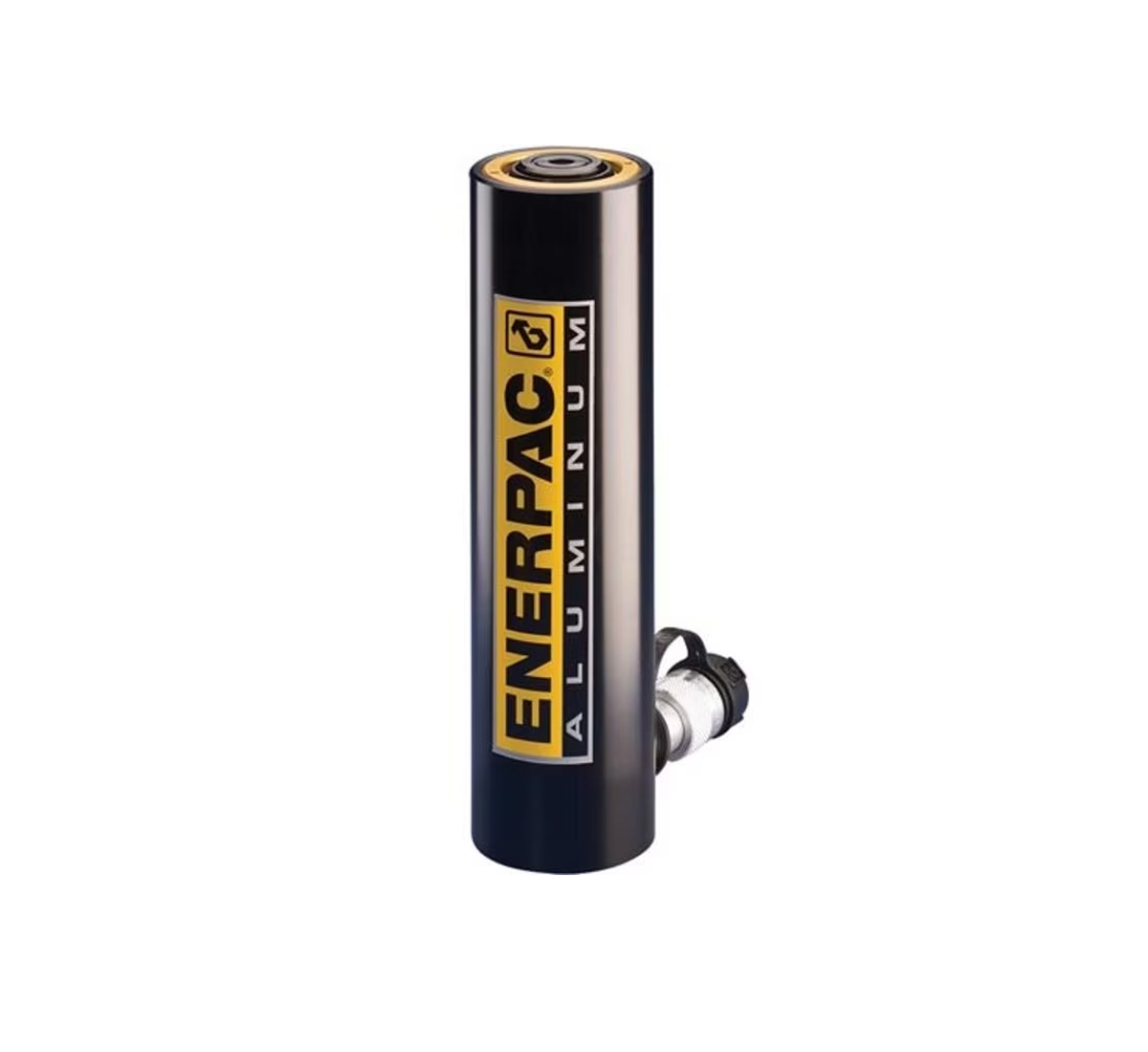

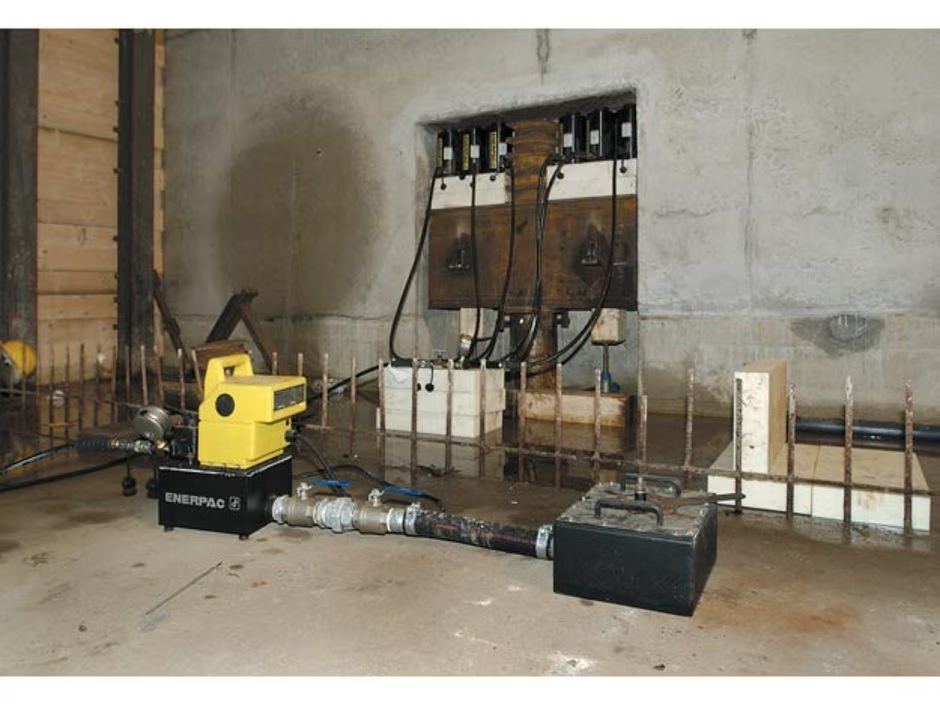

Алюминиевые цилиндры одностороннего действия, cерия RAC

Нагрузка:	Длина хода:	Максимальное рабочее давление:
10 - 150 тонн	50-250 мм	700 бар

Преимущества

Легкие гидравлические цилиндры одностороннего действия серии RAC оснащены высокопрочной возвратной пружиной для быстрого втягивания и встроенным стопорным кольцом для предотвращения чрезмерного хода плунжера. Все они оснащены седлами из закаленной стали, а стальная опорная плита входит в стандартную комплектацию моделей грузоподъемностью 20 тонн и выше.

Алюминиевые гидравлические цилиндры Enerpac могут изменить ваше представление о применении цилиндров. Имея примерно половину веса аналогичных стальных моделей, они сочетают в себе впечатляющее соотношение мощности и веса с удобством транспортировки и позиционирования. Они рассчитаны на давление 10 000 фунтов на квадратный дюйм (700 бар) и соответствуют стандарту ASME B30.1.

Алюминий не только легкий, но и менее коррозионноактивен, чем сталь, что делает его отличным материалом для использования во многих агрессивных средах. Для усиленной защиты алюминиевые цилиндры RAC покрываются анодированным твердым покрытием, защищающим от повреждений и продлевающим срок службы цилиндров.

Чтобы создать оптимальный легкий комплект, рассмотрите также легкие композитные ручные насосы P392 и P802.

Высокопрочная возвратная пружина для быстрого втягивания цилиндра.
Композитные подшипники предотвращают контакт металла с металлом, увеличивая срок службы цилиндра и устойчивость к боковым нагрузкам до 10 %.
Твердое покрытие на всех поверхностях защищает от повреждений и продлевает срок службы цилиндра.
Для защиты от повреждений, вызванных нагрузкой, все модели оснащены седлом из закаленной стали.
Стальная опорная плита входит в стандартную комплектацию моделей RAC грузоподъемностью 20 тонн и выше.
Встроенное стопорное кольцо предотвращает чрезмерный ход плунжера и выдерживает полную мощность цилиндра.
Соединитель CR400 и пылезащитная крышка включены во все модели.
Все цилиндры соответствуют стандартам ASME B-30.1.
Ручки включены во все модели грузоподъемностью 30–150 тонн.
Большинство из них совместимы с наклонными седлами Enerpac.

Технические характеристики

Усилие цилиндра при 700 бар тонн (кН)	Ход (мм)	Номер модели	Эффективная площадь цилиндра (см²)
10 (88)	50	RAC102	12,6
	100	RAC104	12,6
	150	RAC106	12,6
15 (137)	50	RAC152	19,6
	100	RAC154	19,6
	150	RAC156	19,6
20 (218)	50	RAC202	31,2
	100	RAC204	31,2
	150	RAC206	31,2
	200	RAC208	31,2
	250	RAC2010	31,2
30 (309)	50	RAC302	44,2
	100	RAC304	44,2
	150	RAC306	44,2
	200	RAC308	44,2
	250	RAC3010	44,2
50 (496)	50	RAC502	70,9
	100	RAC504	70,9
	150	RAC506	70,9
	200	RAC508	70,9
	250	RAC5010	70,9
100 (1002)	50	RAC1002	143,1
	100	RAC1004	143,1
	150	RAC1006	143,1
	200	RAC1008	143,1
	250	RAC10010	143,1
150 (1589)	50	RAC1502	227,0
	100	RAC1504	227,0
	150	RAC1506	227,0
	200	RAC1508	227,0
	250	RAC15010	227,0

Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.

Размеры дополнительных плавающих опорных головок с болтовым креплением (мм)

Для модели цилиндра / усилия тонн	Номер модели плавающей опорной головки *	Диаметр плавающей опорной головки J1	Добавить к высоте установки A1
RAC20, 30	CATS30	55	11
RAC50	CATS50	71	14
RAC100	CATS150	97	19
RAC150	CATS200	126	18

Стальная опорная плита (опция)
Для модели цилиндра / усилия тонн	Опорная плита ¹⁾номер модели
RAC10	JBA10
RAC15	JBA15

¹⁾ Высота опорной плиты 6 мм. Опорная плита входит в комплект всех моделей цилиндров с усилием 20–150 тонн. Опорная плита для цилиндров с усилием 10–15 тонн выпускается как опция.

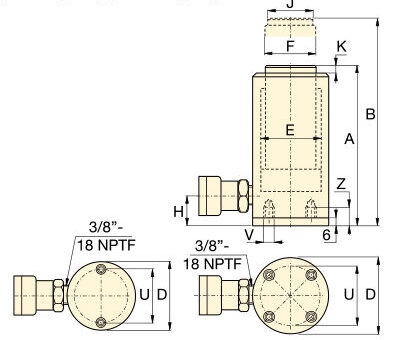

RAC102 — RAC156
RAC202 — RAC15010

Объем масла (см³)	Высота в сложенном состоянии A (мм)	Высота в выдвинутом состоянии B (мм)	Наружный диаметр D (мм)	Диаметр отверстия цилиндра E (мм)	Диаметр плунжера F (мм)	От низа до отверстия выдвижения H (мм)	Диаметр опорной головки J (мм)	Выступание опорной головки из плунжера K (мм)	Окружность центров болтовых отверстий U (мм)	Резьба V (мм)	Глубина резьбы Z (мм)	(кг)	Номер модели
60	154	201	58	40	32	23	24	3	39	M6	12	1,3	RAC102
130	204	304	58	40	32	23	24	3	39	M6	12	1,7	RAC104
190	254	404	58	40	32	23	24	3	39	M6	12	2,0	RAC106
100	161	211	70	50	40	23	29	3	48	M6	12	1,9	RAC152
200	211	311	70	50	40	23	29	3	48	M6	12	2,4	RAC154
290	261	411	70	50	40	23	29	3	48	M6	12	2,9	RAC156
156	174	224	85	63	50	27	40	3	70	M6	12	3,6	RAC202
312	224	324	85	63	50	27	40	3	70	M6	12	4,1	RAC204
468	274	424	85	63	50	27	40	3	70	M6	12	4,6	RAC206
624	324	524	85	63	50	27	40	3	70	M6	12	5,1	RAC208
780	374	624	85	63	50	27	40	3	70	M6	12	5,6	RAC2010
221	181	231	100	75	60	32	40	3	80	M6	12	4,5	RAC302
442	231	331	100	75	60	32	40	3	80	M6	12	5,2	RAC304
663	281	431	100	75	60	32	40	3	80	M6	12	5,9	RAC306
884	331	531	100	75	60	32	40	3	80	M6	12	6,6	RAC308
1105	381	631	100	75	60	32	40	3	80	M6	12	7,3	RAC3010
354	186	236	130	95	80	30	50	3	110	M6	12	8,5	RAC502
709	236	336	130	95	80	30	50	3	110	M6	12	9,8	RAC504
1063	286	436	130	95	80	30	50	3	110	M6	12	11,1	RAC506
1417	336	536	130	95	80	30	50	3	110	M6	12	12,4	RAC508
1771	386	636	130	95	80	30	50	3	110	M6	12	13,7	RAC5010
715	221	271	180	135	110	46	94	3	150	M10	12	17,3	RAC1002
1431	271	371	180	135	110	46	94	3	150	M10	12	19,6	RAC1004
2147	321	471	180	135	110	46	94	3	150	M10	12	21,9	RAC1006
2863	371	571	180	135	110	46	94	3	150	M10	12	24,2	RAC1008
3578	421	671	180	135	110	46	94	3	150	M10	12	26,5	RAC10010
1135	243	293	230	170	140	51	113	3	200	M10	12	25,3	RAC1502
2270	293	393	230	170	140	51	113	3	200	M10	12	29,3	RAC1504
3405	343	493	230	170	140	51	113	3	200	M10	12	33,3	RAC1506
4540	393	593	230	170	140	51	113	3	200	M10	12	37,3	RAC1508
5675	443	693	230	170	140	51	113	3	200	M10	12	41,3	RAC15010
